إدخال أنواع مختلفة من المكثفات
بعبارات بسيطة ، المكثف هو جهاز تبريد. يستخدم كل نظام تبريد ومحطة طاقة مكثفًا لتكثيف بخار أو بخار مادة التبريد ويُعرف باسم عارض الحرارة. في الواقع ، فإنه يحول البخار شديد الحرارة والضغط العالي إلى سائل فائق التبريد.
هناك ثلاثة أنواع مختلفة من المكثفات تعتمد على وسط التكثيف المستخدم لإزالة الحرارة من النظام. لا يتمتع أي من الأنواع الثلاثة المختلفة من المكثفات بميزة خاصة على الأنواع الأخرى. يجب استخدام كل منها بشكل مناسب ، اعتمادًا على الموقف. فيما يلي سنشرح بالتفصيل وظائف هذه الأنواع الثلاثة من المكثفات - مما يمنحك نظرة عامة شاملة على المكثفات المختلفة.
يستخدم هذا النوع من المكثفات الهواء كسائل خارجي لإزالة الحرارة من النظام. عادة ما تحتوي مكثفات الهواء على ملفات نحاسية يتدفق فيها المبرد. لكن هذا ليس كل شيء. ينقسم هذا النوع إلى مجموعتين فرعيتين: الحمل الحراري الطبيعي والحمل القسري.
1.1 الحمل الحراري الطبيعي
في هذا النوع من المكثفات ، يتلامس الهواء مع الملفات الدافئة ، ويمتص الحرارة من المبرد داخل الملفات ، وبالتالي ترتفع درجة حرارة الهواء. نظرًا لأن الهواء الدافئ أخف ، فإنه يرتفع ويتم استبداله بالهواء البارد ، والذي يتصل مرة أخرى بالملف الدافئ لإزالة الحرارة. تستمر هذه الدورة الطبيعية حتى يفقد المبرد الحرارة.
نظرًا لأن تدفق الهواء صغير وأن نقل الحرارة الإشعاعي ليس مرتفعًا جدًا ، فإن معامل نقل الحرارة الكلي لهذه المكثفات صغير. نتيجة لذلك ، يلزم وجود سطح تكثيف كبير نسبيًا لإزالة كمية معينة من الحرارة. لذلك ، تُستخدم هذه الأنواع من المكثفات في أنظمة التبريد ذات السعة الصغيرة مثل الثلاجات والمجمدات المنزلية.
1.2 الحراري الجبري

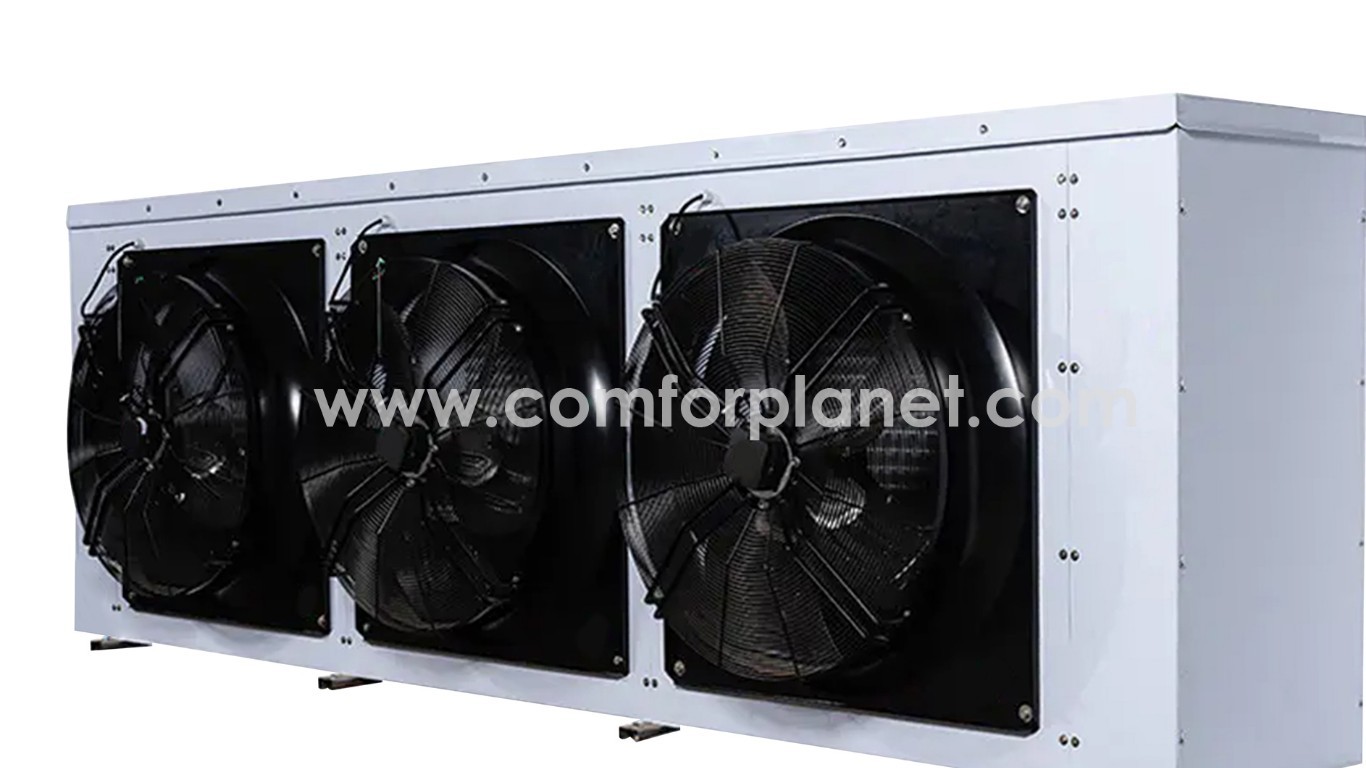

أحد الأنواع الأخرى من المكثفات هو الحمل الحراري القسري. تلعب المروحة أو المنفاخ الدور الأكثر أهمية في إزالة الحرارة من المبرد داخل الملف. مروحة تهب الهواء في الملفات ذات الزعانف. نصيحة مهمة يجب ملاحظتها هنا هي أن زعانف مكثف الحمل القسري يجب أن توضع بجانب بعضها البعض ؛ لذلك ، إذا ملأ الغبار والأوساخ الفراغات الصغيرة بين الزعانف ، فإن تدفق الهواء وتبديد الحرارة يمكن أن يكون مشكلة كبيرة.
تستخدم مكثفات الحمل القسري بشكل شائع في مكيفات النوافذ ومبردات المياه ومكيفات الهواء المركبة.
2. مكثف مبرد بالماء
كما يمكنك التخمين ، يستخدم هذا النوع من المكثفات الماء كسائل لإزالة الحرارة من المبرد. من الواضح أن المكثفات المبردة بالمياه تُستخدم عندما يكون لدينا إمدادات كافية من المياه. هذا النوع بحد ذاته له ثلاثة أنواع مختلفة:
2.1. أنبوب مزدوج
مكثفات الأنبوب المزدوج بها أنبوب ماء داخل أنبوب التبريد الكبير. يمتص الماء معظم حرارة المبرد ، ولكن جزءًا من عملية التبريد هو الحمل الحراري الطبيعي بسبب الدوران الطبيعي لأنابيب التبريد التي تلامس الهواء. على الرغم من أن مكثفات الأنبوب المزدوج كانت شائعة الاستخدام في الماضي ، إلا أن العدد الكبير من الحشيات والشفاه المستخدمة في هذه المبادلات الحرارية تسبب في مشاكل في الصيانة.
2.2. مكثفات شل ولفائف
في غلاف ومكثف ملف ، تحتوي القشرة الملحومة على ملف من أنابيب المياه ذات الزعانف. في هذا النوع من المكثف المبرد بالماء ، يتدفق المبرد الساخن داخل الغلاف بينما يدور ماء التبريد داخل الملفات ويكثف المبرد. عادة ما يكون هو الأكثر إحكاما والأقل تكلفة.
2.3 مكثف شل وأنبوب
يقوم أحد أنواع المكثفات بعملية تبديد الحرارة من خلال وجود غلاف أسطواني يتكون من أنابيب المياه. في مكثف الغلاف والأنبوب ، يتم ضخ الماء عبر الأنابيب بينما يتدفق المبرد داخل الغلاف. يسمح تركيب الزعانف في القنوات بنقل الحرارة بشكل أفضل. مكثفات الغلاف والأنبوب منخفضة التكلفة بشكل عام وسهلة الصيانة.
المكثف الصدفي والأنبوب الأكثر شيوعًا هو مكثف الغلاف الأفقي. ومع ذلك ، غالبًا ما تستخدم المكثفات ذات الغلاف والأنبوب الرأسي مع الأمونيا في الأنظمة عالية السعة ، بحيث يمكن تنظيف الأنابيب من الأعلى أثناء تشغيل المصنع.
أخيرًا ، النوع الأخير من المكثف هو المكثف التبخيري. إنه في الواقع مزيج من المكثفات المبردة بالهواء والمبردة بالماء. المكثفات التبخرية تستخدم الهواء والماء كوسائط تكثيف.
يقوم حوض المكثف بسحب الماء المراد رشه على الملفات ، بينما تقوم المروحة بدفع الهواء إلى المكثف. يتبخر الماء الذي يتم رشه على الملفات ، وتأتي الحرارة اللازمة لتبخر الماء من حرارة المبرد. سيتم توزيع كمية معينة من الماء عن طريق التنقيط في حوض السباحة ، ولكن للتعويض عن التبخر ، يجب إضافة كمية إضافية إلى إمدادات المياه الخاصة بالمسبح.
تستخدم المكثفات التبخرية في الأماكن التي تندر فيها المياه. نظرًا لاستخدام الماء في حلقة مغلقة ، يتبخر جزء صغير فقط من الماء. يتم توفير ماء المكياج للتعامل مع الفاقد الناتج عن التبخر. عادة ما يكون استهلاك المياه منخفضًا جدًا ، حوالي 5٪ من مكثف مكافئ مبرد بالماء مع برج تبريد.
ومع ذلك ، نظرًا لأن المكثف يجب أن يظل بالخارج ، فإن هذا النوع من المكثف يتطلب أنابيب تبريد أطول ، الأمر الذي يتطلب مخزونًا أكبر من مادة التبريد وانخفاض ضغط أعلى.
يقدم ما سبق ثلاثة أنواع مختلفة من المكثفات وسيناريوهات تطبيقها. إذا كنت ترغب في شراء مكثفات ، يرجى الاتصال بنا .
